熟化活性氧化铝球，再焙烧得到的活性氧化铝球的X射线衍射分析表明， 产物是以γ-Al2O3为主相的球形活性氧化铝，有少量x-Al2O3、η-Al2O3。γ-Al2O3d值为：0.276、0.241、0.228、0.198 5、0.140 nm等。

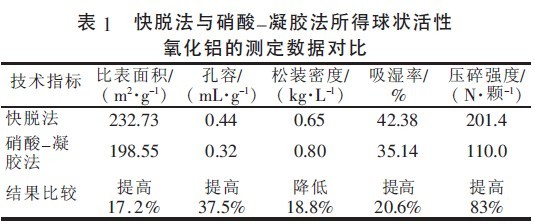

    快脱法生产活性氧化铝工艺的工业实践证明，快脱法与硝酸-凝胶法相比， 用快脱法制得的活性氧化铝具有大孔容、低松装密度、大比表面积、高强度、高吸湿率的特点。工业生产测定结果见表1。
